Comprendre la GTB et la GTC
Parlons technique · GTB / GTC
Chauffage, ventilation, climatisation, éclairage, stores, compteurs : dans un bâtiment tertiaire, des dizaines d’équipements techniques tournent jour et nuit. La GTB et la GTC sont les systèmes qui les surveillent, les pilotent et mesurent ce qu’ils consomment. Voici, sans jargon, ce qu’elles font, comment elles se parlent, et pourquoi la réglementation les rend presque incontournables.
En deux mots
- La GTC surveille : elle rassemble sur un écran les états, les alarmes et les compteurs des installations techniques.
- La GTB pilote : elle règle et optimise le chauffage, la ventilation ou l’éclairage selon l’occupation, la météo et les horaires.
- Tout repose sur trois étages : les capteurs et actionneurs sur le terrain, les automates qui régulent, la supervision qui montre et alerte.
- Des équipements de marques différentes doivent se comprendre : c’est le rôle des protocoles ouverts (BACnet, KNX, Modbus, M-Bus, DALI…).
- En France, le décret BACS rend la GTB obligatoire dans de nombreux bâtiments tertiaires, et le décret tertiaire impose d’y baisser les consommations.
- Une GTB n’économise rien toute seule : il faut quelqu’un pour l’exploiter, et elle se protège comme tout système informatique.
GTB ou GTC : quelle différence ?
Les deux sigles se ressemblent et se mélangent souvent dans les catalogues. Pour faire simple, pensez au tableau de bord d’une voiture. La GTC, gestion technique centralisée, ce sont les voyants et les jauges : elle montre que la chaudière est en défaut ou que la cuve se vide. La GTB, gestion technique du bâtiment, y ajoute le régulateur de vitesse et la climatisation automatique : elle agit pour que tout fonctionne au mieux, en consommant le moins possible.
« La pompe de chauffage du bâtiment B est en défaut. »
« Le compteur général a consommé 1 240 kWh hier. »
Surveiller, alerter, mesurer, et parfois envoyer un ordre simple (marche, arrêt).« La salle 204 est vide depuis 30 minutes : je baisse la ventilation. »
« Il fera 18 °C demain matin : je relance le chauffage plus tard. »
Réguler et optimiser en continu, selon l’occupation, la météo et les horaires.Comment ça marche ?

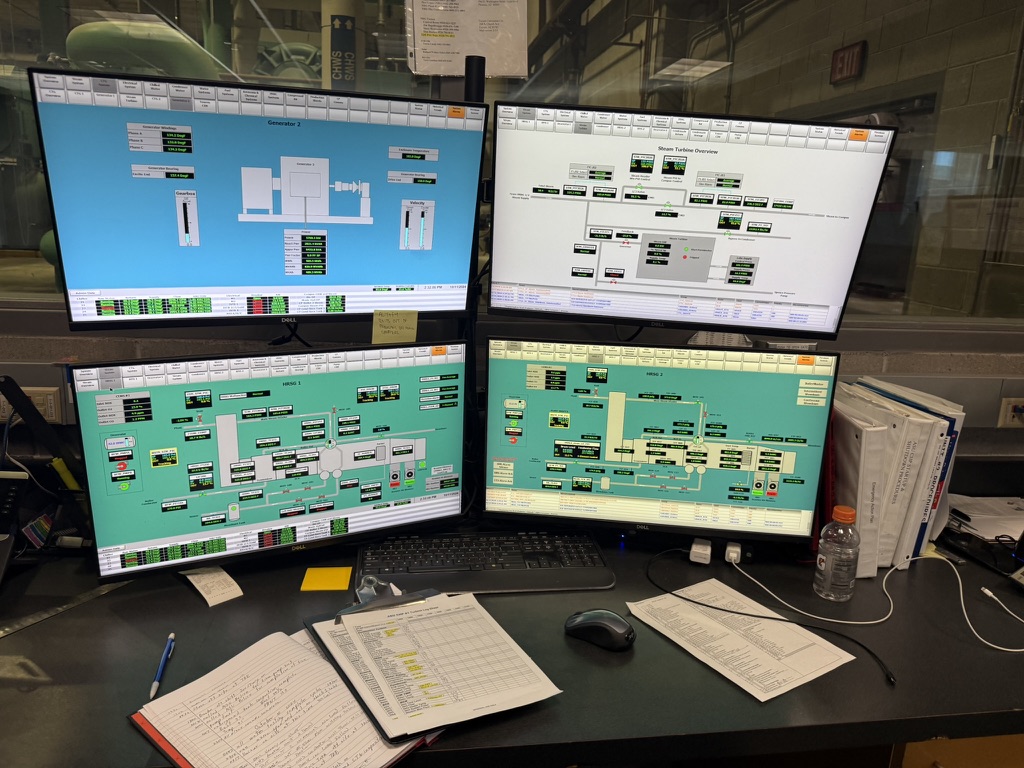

Une GTB s’organise en étages. Sur le terrain, des capteurs mesurent (température, CO₂, présence, consommation) et des actionneurs agissent (vannes, volets d’air, variateurs, relais). Dans les armoires techniques, des automates appliquent la régulation : ce sont eux qui décident, à chaque instant, d’ouvrir une vanne ou de ralentir un ventilateur. Au sommet, la supervision affiche le tout, enregistre les historiques et lance les alarmes. Et derrière l’écran, l’exploitant analyse, ajuste et intervient.
Ce qu’une GTB pilote
| Domaine | Équipements | Ce que la GTB apporte |
|---|---|---|

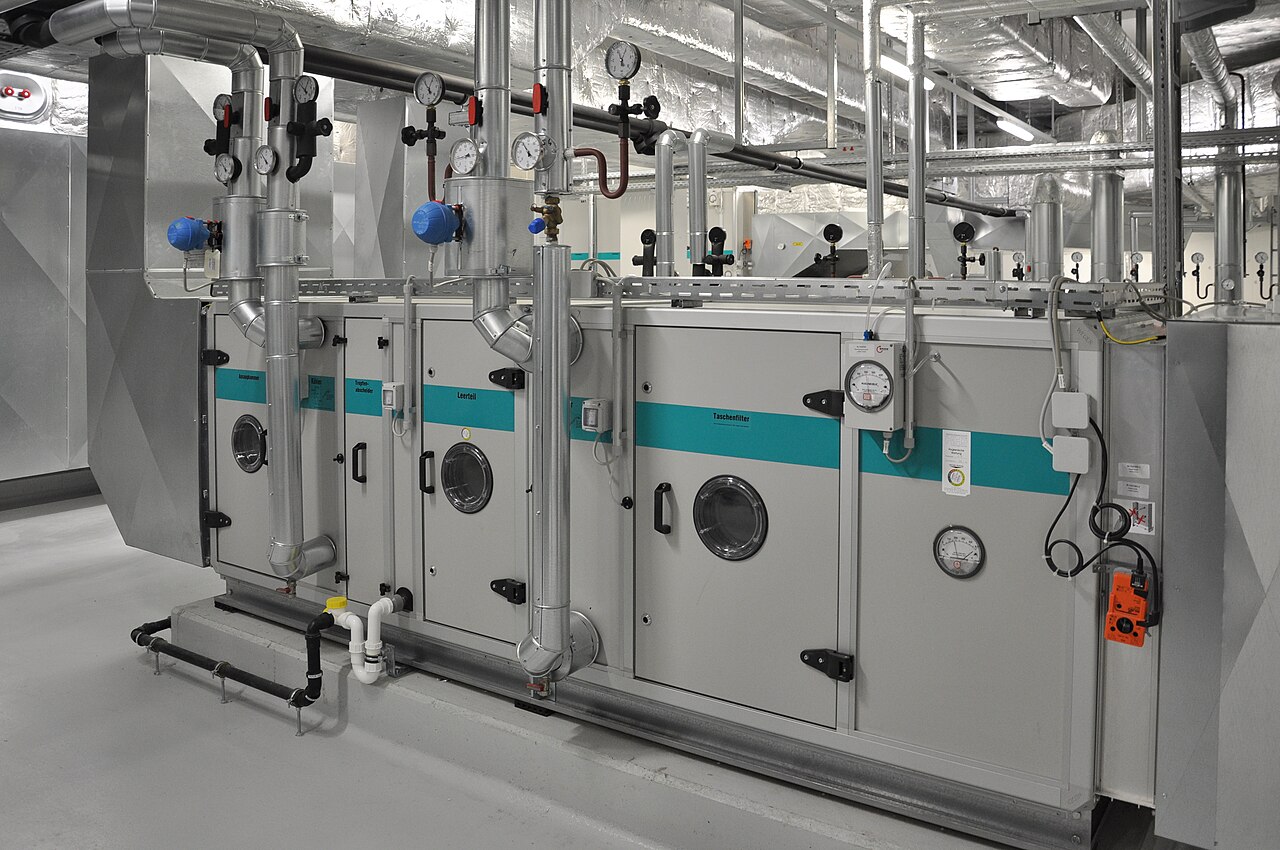

| Chauffage, ventilation, climatisation (CVC) | Chaudières, pompes à chaleur, centrales de traitement d’air | Horaires, consignes, relance optimisée, rafraîchissement gratuit par l’air extérieur, alarmes de défaut |
| Qualité de l’air | Sondes de CO₂ et d’humidité | Ventiler selon l’occupation réelle plutôt qu’à plein régime |
| Éclairage | Luminaires DALI, détecteurs de présence et de luminosité | Allumer selon la présence et la lumière du jour (lire les détecteurs de présence KNX de Theben) |
| Stores et protections solaires | Brise-soleil, volets, stores motorisés | Se protéger du soleil l’été, profiter de sa chaleur l’hiver |
| Énergie | Compteurs d’électricité, de gaz, d’eau, de chaleur | Mesurer par zone, repérer les dérives, produire les bilans demandés par la réglementation |
| Liens avec la sûreté | Contrôle d’accès, alarme intrusion | Passer un étage en mode réduit quand l’alarme est en service, adapter le chauffage à l’occupation réelle |
Les protocoles : se comprendre entre marques
Une chaudière, un éclairage et un compteur viennent rarement du même fabricant. Pour qu’ils se comprennent, ils parlent des langues communes : les protocoles. Quand deux équipements ne parlent pas la même langue, une passerelle joue l’interprète.
| Protocole | À quoi il sert | Bon à savoir |
|---|---|---|
| BACnet | Le langage commun de la GTB, des automates à la supervision | Norme ISO 16484-5 ; la version BACnet/SC chiffre les échanges |
| KNX | Installations électriques communicantes : éclairage, stores, chauffage | Standard européen, câble bus vert, logiciel de configuration ETS |
| Modbus | Lire un compteur ou piloter un automate, simplement | Très ancien et très répandu, en série (RTU) ou sur réseau (TCP), sans sécurité |
| M-Bus | Relever les compteurs d’eau, de chaleur, de gaz ou d’électricité | Norme EN 13757 |
| DALI | Piloter l’éclairage luminaire par luminaire | Norme IEC 62386 ; DALI-2 améliore l’interopérabilité |
| LON | Ancien standard de GTB | Encore présent dans des bâtiments des années 1990 et 2000 |
| Radio (EnOcean, LoRaWAN, Zigbee) | Capteurs sans fil, idéaux en rénovation | LoRaWAN porte loin mais sert à mesurer, pas à piloter (lire Kerlink Wirnet iEdge) |
| MQTT, API | Échanger avec le cloud et les plateformes de données | Utile pour l’analyse énergétique, à sécuriser soigneusement |
Le choix des protocoles n’est pas qu’une affaire de technicien. Un système fermé, dont un seul intégrateur connaît les programmes, rend le propriétaire dépendant pour toute la vie du bâtiment. Exigez des protocoles ouverts, la liste des points (chaque mesure et chaque commande, avec son adresse), l’analyse fonctionnelle (ce que fait la régulation, en clair) et l’accès aux programmes.
Ce que dit la réglementation
- Le décret BACS (systèmes d’automatisation et de contrôle des bâtiments) impose une GTB aux bâtiments tertiaires dont le chauffage ou la climatisation dépasse 290 kW depuis le 1er janvier 2025, puis à ceux de plus de 70 kW au 1er janvier 2030, une échéance repoussée fin 2025. Le système doit mesurer et analyser les consommations par zone, conserver les données, repérer les pertes d’efficacité, dialoguer avec les autres équipements et permettre une reprise en main manuelle. Une dérogation reste possible si une étude montre que l’investissement ne serait pas rentable.
- Le décret tertiaire (dispositif éco énergie tertiaire) impose aux bâtiments tertiaires d’au moins 1 000 m² de réduire leur consommation d’énergie d’au moins 40 % en 2030, 50 % en 2040 et 60 % en 2050 par rapport à une année de référence, avec une déclaration annuelle sur la plateforme OPERAT de l’ADEME. Sans mesure fiable, impossible de prouver ses progrès : la GTB devient l’outil de suivi naturel.
- La norme NF EN ISO 52120-1 classe les systèmes d’automatisation de A à D, selon leur contribution à l’efficacité énergétique du bâtiment : un repère utile pour comparer les offres.
Exploiter, sinon rien
Une GTB, c’est un peu comme un abonnement à une salle de sport : l’avoir ne suffit pas, il faut s’en servir. Combien de bâtiments ont une supervision qui affiche des centaines d’alarmes que plus personne ne lit, des consignes forcées « en attendant » depuis trois hivers, ou des horaires qui ignorent le passage au télétravail ? Les vraies économies viennent souvent de réglages simples, à condition que quelqu’un regarde : trier les alarmes pour ne garder que les utiles, revoir les consommations chaque mois, corriger les dérogations, et inscrire au contrat de maintenance les mises à jour, les sauvegardes et la mise à jour de la documentation.
Et la cybersécurité ?
Une GTB voit presque tout le bâtiment, et elle est souvent télémaintenue par plusieurs prestataires : c’est une cible de choix. Les règles sont celles de toute la sûreté connectée : un réseau GTB séparé, aucun automate exposé sur Internet, une passerelle unique et tracée pour les accès à distance, des protocoles chiffrés quand ils existent (BACnet/SC), et une sécurité incendie qui reste autonome, la GTB n’en affichant que les états. Tout cela est détaillé dans le guide Protéger ses équipements de sûreté et dans l’article Bâtiment intelligent et NIS2.
À la maison, les mêmes principes s’appliquent à plus petite échelle : capteurs, automatismes, scénarios, et souvent le même KNX. C’est l’objet de la rubrique Domotique.
Ce qu’il faut retenir
- La GTC montre, la GTB pilote : choisissez selon ce que vous voulez faire, pas selon le sigle.
- Exigez des protocoles ouverts et une documentation complète : liste des points, analyse fonctionnelle, programmes.
- Les automates doivent fonctionner seuls : la supervision peut tomber, le bâtiment doit continuer de tourner.
- Vérifiez vos obligations : décret BACS (plus de 290 kW depuis 2025, plus de 70 kW en 2030) et décret tertiaire.
- Prévoyez l’exploitation et la cybersécurité dès le départ : une GTB s’exploite et se protège toute sa vie.
Petit lexique
- Analyse fonctionnelle : document qui décrit en clair ce que fait la régulation (horaires, consignes, sécurités), indispensable pour exploiter et faire évoluer une GTB.
- Automate : petit calculateur installé en armoire technique, qui applique la régulation et pilote les équipements sur place.
- BACS : systèmes d’automatisation et de contrôle des bâtiments ; désigne aussi le décret qui les rend obligatoires dans le tertiaire.
- CTA : centrale de traitement d’air, l’appareil qui filtre, chauffe ou refroidit et renouvelle l’air d’un bâtiment.
- CVC : chauffage, ventilation, climatisation, le premier poste de consommation d’un bâtiment tertiaire.
- DALI : protocole de pilotage de l’éclairage, luminaire par luminaire.
- Décret tertiaire : obligation de réduire la consommation d’énergie des bâtiments tertiaires d’au moins 1 000 m², de 40 % en 2030 à 60 % en 2050.
- Free-cooling : rafraîchissement gratuit d’un bâtiment par l’air extérieur, quand il est plus frais que l’air intérieur.
- Hypervision : supervision de supervisions, qui réunit sur un même poste la GTB, la sûreté et d’autres systèmes.
- Liste des points : inventaire de toutes les mesures, alarmes et commandes d’une GTB, avec leur adresse et leur signification.
- M-Bus : protocole de relève des compteurs d’énergie et d’eau.
- Mode dégradé : fonctionnement minimal mais sûr d’une installation quand un élément (supervision, réseau) est en panne.
- OPERAT : plateforme de l’ADEME sur laquelle les bâtiments tertiaires déclarent chaque année leurs consommations.
- Régulation : ajustement automatique et continu d’un équipement pour atteindre une consigne (une température, un taux de CO₂).
- Sous-comptage : mesure des consommations par zone ou par usage, pour savoir où part l’énergie.
Pour aller plus loin
Les derniers articles de la rubrique GTB / GTC :
- ICONICS GENESIS64 : votre supervision GTB mérite une mise à jour (et MC Works64 un plan de migration)La CISA a relayé le 27 octobre l’avis de Mitsubishi Electric sur la gamme de supervision ICONICS : contournement d’authentification, permissions DCOM trop larges et faille libwebp. Les correctifs existent pour GENESIS64 et GENESIS, mais MC Works64, GENESIS32 et BizViz n’en auront pas.
- Bâtiment intelligent et NIS2 : quand une cyberattaque ouvre les portes et coupe le désenfumageÀ quelques jours d’Expoprotection, experts de la prévention, du CNPP et de la cybersécurité alertent sur le risque cyber-physique dans les bâtiments connectés. Un sujet qui me tient à cœur : la GTB n’est plus un simple automate dans un local technique, c’est un système d’information.
- Kerlink Wirnet iEdge : une passerelle LoRaWAN française qui parle BACnetLe français Kerlink lance une passerelle LoRaWAN d’intérieur pensée pour le bâtiment, avec calcul embarqué et sorties BACnet, Modbus et MQTT. Une piste sérieuse pour instrumenter un bâtiment existant sans tirer des kilomètres de câble, dans la perspective du décret BACS.
Sources : décret n° 2020-887 du 20 juillet 2020 (BACS), modifié en 2023 puis fin 2025 ; décret n° 2019-771 du 23 juillet 2019 (dispositif éco énergie tertiaire) et plateforme OPERAT de l’ADEME ; normes ISO 16484-5 (BACnet), EN 13757 (M-Bus), IEC 62386 (DALI) et NF EN ISO 52120-1.
